CAE在汽車行業結構動力學上的分析與應用
在汽車行業，從最初的線彈性部件分析到汽車結構中大量的非線性問題分析，到現在汽車疲勞壽命分析、NVH分析、碰撞模擬等，有限元分析技術幾乎可以涵蓋所有環節。而深圳市有限元科技有限公司就是致力于為客戶提供一站式CAE整體解決方案的CAE技術服務公司。
有限元科技為多個汽車行業客戶提供過CAE分析，今天小編就和大家分享一下汽車結構設計中的結構動力學分析。

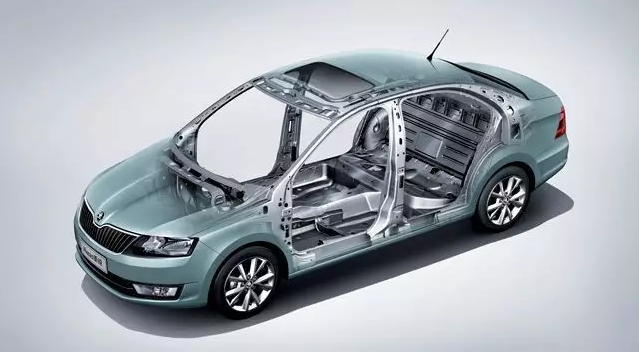

汽車是運輸機械，其工作過程總是受到隨時間而變化的載荷作用。當動載荷較小時，可忽略不計，只需進行靜態分析。若所受動載荷較大，或者雖然不大，但作用力的頻率與結構的某一固有頻率接近時，都可能引起結構共振，結構將產生強烈的振動，從而引起很高的動應力，造成強度破壞或產生不允許的大變形，破壞汽車的性能。因此必須對汽車的結構進行動力學分析。
當汽車因為共振而引起局部的破壞和大變形時，我們一般采取局部加強的措施加以緩解，但這不能從根本上解決問題，時間一長還會造成疲勞破壞。所以要想徹底解決此類問題就要避開共振。
避開共振有兩種方法：一是改變車身結構的固有頻率；二是改變激振源的固有頻率。一般來說激振源的固有頻率是固定的，很難改變。所以大都通過改變車身結構來改變車身的固有頻率，從而達到避開共振的目的。
不同于靜力分析，結構動力學分析用來研究變化載荷對結構或部件的影響，同時考慮阻尼及慣性效應的作用，這樣也更能真實地模擬汽車的使用情況。

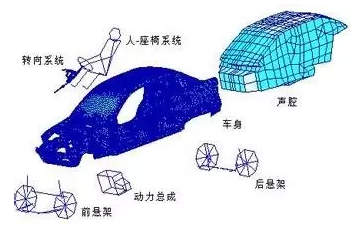

汽車的結構動力學分析主要包括模態分析、強迫振動、瞬態響應、隨機振動，具體到分析內容則有整車操縱穩定性分析、懸架和轉向系統動力學仿真、連桿機構多體動力學分析、發動機模態分析、剎車過程分析、輪胎滾動分析等。
以下為汽車研發仿真應用中的四種動力學分析：
模態分析
用于確定結構的振動特性，即固有頻率和振型。在承受動態載荷的結構設計中，固有頻率和振型是重要的參數。模態分析也是其他動力學分析前期必須完成的環節。
舉例：如何避免汽車尾氣排氣管裝配體的固有頻率與發動機的固有頻率相同？
瞬態分析
用于確定結構在受到沖擊載荷時的受力特性。
舉例：怎樣確保汽車在受到撞擊時的安全？
諧響應分析
用于確定結構對穩態簡諧載荷的響應。
舉例：如何確定壓縮機、電動機、泵、渦輪機械等旋轉引起的軸承、支座、固定裝置、部件應力？
譜分析
用于確定結構在受到動載荷或隨機載荷時的受力特性。
舉例：如何確定汽車在坑洼路面上行駛時懸架結構的受力？

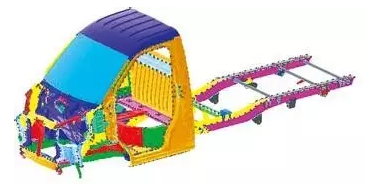

在這里以汽車底盤結構的動態特性分析為例：
1、其主要作用
（1）對車架的動態特性進行設計，有利于為降低車輛的振動，改善汽車的工作舒適性、乘坐舒適性、行駛安全性都具有重要意義。
（2）當汽車在不同道路上行駛時，若所受動載荷的頻率與某些結構的固有頻率接近時，結構將產生強烈的振動，從而引起很大的動應力，造成早期疲勞破壞或產生不允許的變形。
（3）為了在汽車使用中避免共振、降低噪聲、確保安全可靠，需要知道結構振動的固有頻率及其相應的振型。
2、仿真分析步驟
（1）結構的振動模態特征、頻響函數的分析。
（2）結構的有限元模型建立、參數確定。
（3）振動模態特征、振動響應的有限元仿真計算分析(彎曲振動、扭轉振動和彎扭耦合振動)。
必要時用子結構法和模態綜合法進行分析。
（4）結構動態優化設計（振動特征、結構參數的優化）。
（5）結構的動態響應試驗分析。
通過有限元分析方法對汽車車身結構進行動力學分析，從而為解決車身結構的動力學問題和改進設計提供可靠的依據。
