CAE仿真技術在汽車碰撞模擬中的分析與應用
作為最常用的交通工具，私家汽車給人們帶來了便利，讓人們更充分的享受生活。隨著全世界汽車數量的迅速增加，汽車質量、駕駛技術問題及道路狀況等多種因素合力作用結果，汽車交通事故已成為嚴重問題。
面對這個嚴重的問題，各國的工程技術人員都在不遺余力的提高汽車的安全性能。各國政府相應的制定了碰撞安全性能標準，具有代表性的有美國的FMVSS汽車碰撞安全法則、歐洲的ECE和EEC汽車碰撞安全法則。目前最為人關注的碰撞試驗為NCAP（NewCarAssessmentProgram）。
早期的被動安全性研究主要是通過大量的試驗來進行，采用同樣的碰撞過程反復進行，收集數據。這樣的試驗方法需要相當長的時間。發達國家每次汽車安全性能的試驗都需要手工打造幾十輛新車，人力、物力、財力都需要很大的消耗。
伴隨著計算機技術的發展，有限元計算分析方法被運用到汽車的碰撞模擬仿真中，通過CAE碰撞仿真分析對汽車安全性加以驗證，極大地降低了汽車的設計成本和研發周期，并且獲得更為精確的數據對汽車結構進行下一步優化。

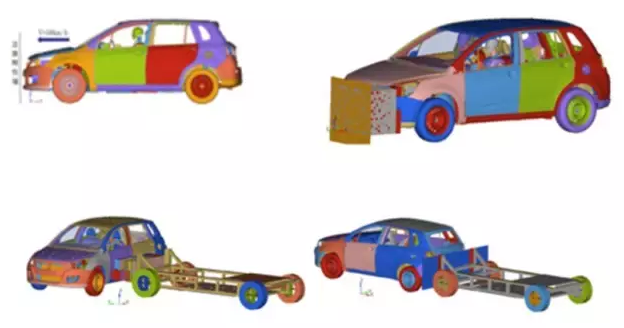

在汽車碰撞仿真分析中，元王技術主要從最常見的幾個碰撞性能分析項開開展汽車碰撞安全CAE仿真分析。
正面剛性墻碰撞分析

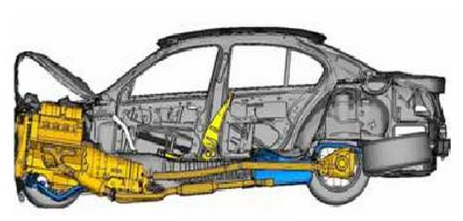

根據法規和C-NCAP要求，在正面剛性墻碰撞中，汽車以50km/h的速度正面垂直撞擊剛性墻。
利用CAE仿真分析方法，不僅可以輸出碰撞過程中B柱、中央通道的加速度，前圍板、踏板、方向盤的侵入量，門框變形量及各主要力傳遞路徑結構的截面力等信息，還可以根據分析結果快速地修改主要吸能結構的材料、料厚及特征等，達到優化的目的。
40%偏置碰撞分析

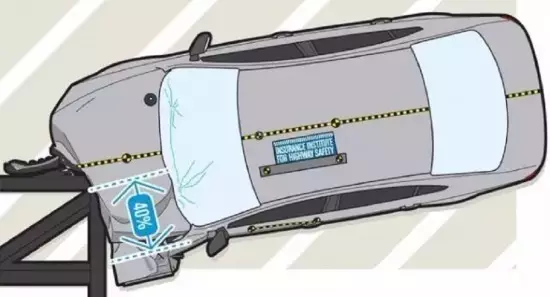

40%偏置碰撞與正面剛性墻碰撞最大的區別是偏置碰撞中只有一側的縱梁結果參與變形吸能，隨著新版C-NCAP偏置碰撞速度的由原來的56km/h提高到64km/h，對偏置碰撞的設計提出了更高的要求。
利用CAE仿真分析方法，僅需要將分析模型的速度提高，相應地對比原設計車在56km/h下的結果，即可知道設計車在64公里下的碰撞性能，并作相應的設計優化。

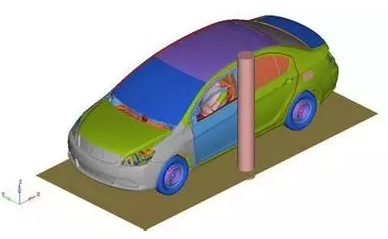

側面碰撞分析
側面碰撞中，重950KG的可變形移動壁障以50km/h的速度垂直車身駕駛員側。眾所周知，車身側面離車身乘員距離很近，碰撞過程中沒有足夠的長度緩沖吸能。
分析中常以駕駛員側B柱和門內板的侵入量及侵入速度考察側面結構的耐撞性。

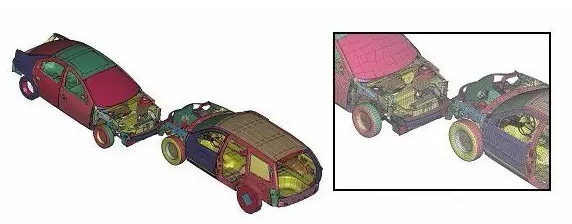

后碰撞分析
后碰撞主要考察后碰追尾過程中燃油系統的完整性，后碰撞分析中重1100KG的移動壁障以50km/h的速度垂直撞擊汽車后部，可判斷油箱系統的完整性，考察是否有尖銳物接觸或刺破油箱及燃油管路的風險，還可以考察后縱梁、吸能盒、后地板、備胎坑等部位的變形情況，優化這些部位的設計。
行人保護
在開發新車型時就要求在造型設計前期行人保護分析就開始介入，以保證造型的同時滿足行人保護的要求。目前行人保護分析主要根據GTR法規進行分析。包括有成人頭部、兒童頭部、大腿、小腿等。
其它分析項目
碰撞分析中還有一些不常見分析內容，如前后保的低速碰撞分析，主要考察前后保的維修性能及成本；大中型客車的側翻碰撞分析；商用車的駕駛室擺錘分析等，主要是根據車型及客戶要求的不同而進行相應分析。
在汽車碰撞發生的極短時間內，車身發生巨大的形變。通過有限元方法將整車按區域進行建模。并且將建立的整車有限元模型進行整車偏置碰撞的模擬仿真，模擬了碰撞過程后車身的變形結果，得到了碰撞過程中模型的能量與速度變化曲線。從而直觀地掌握了汽車在碰撞過程中能量等參數的變化情況。
