有限元仿真分析方法中計算的誤差來源與處理方法
有限元法是一種高效能、常用的數值計算方法?？茖W(xué)計算領域，常常需要求解各類微分方程，而許多微分方程的解析解一般很難得到，使用有限元法將微分方程離散化后，可以編制程序，使用計算機輔助求解。
深圳市有限元科技有限公司是一家有十年有限元分析項目經驗的高科技企業，公司代理國外多款著名有限元軟件，并提供軟件的銷售與培訓業務，另研發出多款行業有限元通用軟件，并秉承以最高質量的產品和最高質量的服務滿足客戶的各種需求的服務理念，致力于為客戶提供一站式有限元整體解決方案，目前已為全國超過500家企業提供有限元分析服務。如需購買有限元軟件或咨詢服務請聯系電話：13632683051，咨詢QQ：4006046636。
在有限元計算中，用戶最關心自己計算的結果是否準確與合理，那么今天有限元科技小編就和大家談?wù)動邢拊?jì)算的誤差來源。
按照誤差來源類型主要分為兩類：
1、有限元理論假設引入的誤差
限元這種數值計算方法，為了實現對現實問題的計算，引入一些力學假設，即
（1）連續介質假設，認為計算模型是理想連續，沒有孔洞，即位移具有單值性，但是實際產品在加工中難以避免會引入初始的孔洞缺陷，例如鑄造件。
（2）材料均勻性假設，www.digitalorthodoxy.com認為模型的材料參數不隨空間變化為變化，是均勻的，但是實際產品在工藝處理過程中，例如淬火，都會使得材料的力學性能發生改變，并不能嚴格滿足材料均勻性。有限元理論與真實物理世界的差別通過一個系數來進行折中，也就是有限元計算得到一個基準結果，再通過實驗進行對比，計算得到二者的轉換系數。
2、有限元計算過程的誤差
有限元的計算過程主要包括前處理，求解和后處理三個階段，有限元計算過程的誤差主要發生在前處理和求解階段。

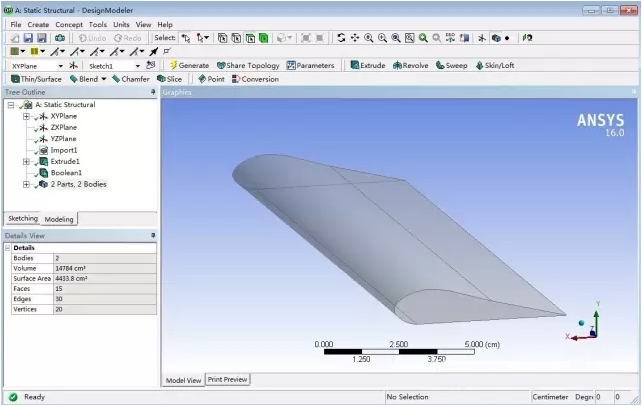

第一個誤差來源，即模型簡化，發生在前處理階段模型簡化的是否恰當直接影響的計算結果，一般情況數值計算模型與產品的加工CAD模型還是有區別的，數值計算模型只要求把模型的主要特征反映出來，而舍去一下細致的特征，從而平衡了求解精度與計算效率。

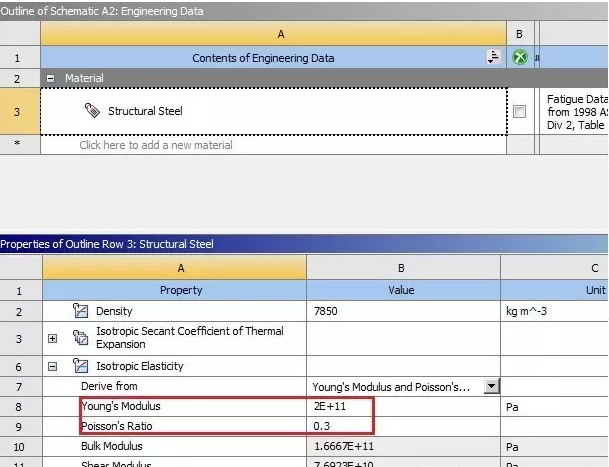

第二個誤差來源，即材料參數，就是反映計算模型的材料參數，如彈性模量，泊松比等，但是如前所述，即使找到材料參數也不能完全反應由于工藝造成的材料非均勻性，如果輸入了錯誤的材料參數，則計算得到結果沒有價值。

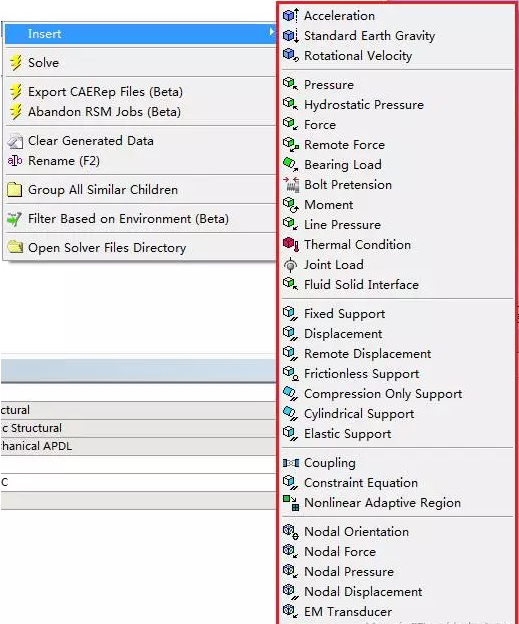

第三個誤差來源，即工況對接，所謂工況對接，就是在軟件中設置的位移約束和載荷與模型實際工況的對應情況，軟件只提供了有限的位移約束和載荷類型，www.digitalorthodoxy.com而分析模型可能收到的約束和載荷非常多，如果二者對應不正確，則計算結果也沒有價值。

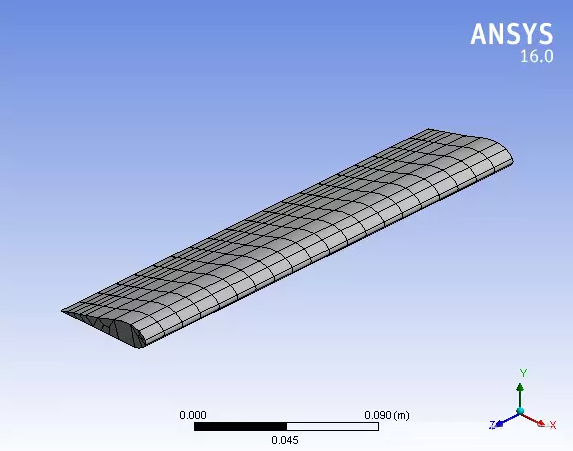

第四個誤差來源，即網格劃分，這個大家容易理解，也是目前很多文獻提到的比較多的一個誤差，要想將該誤差降到最低，必須通過合理的網格加密得到網格無關解。
3、總結與處理
有限元理論假設引入的誤差是有限元理論與生俱來的，無法避免只能通過一些實驗數據進行修正，這也說明要想有限元對工程設計產生作用，必須有與實驗對比的過程。有限元計算過程的誤差是我們可以控制和降低的，在這四個誤差來中，一到三決定了分析問題的本質，第四個誤差來源只是影響計算精度，在以上四種誤差來源中，材料參數相對好處理，只要找到合理的材料數據即可，剩下的誤差，都需要軟件使用者具有豐富的工程與軟件使用經驗才可以降低。
