Flotherm在確保航空電子設備產品可靠性中的仿真應用
一、設計挑戰
航空電子設備是飛機的重要組成部分。航空電子設備主要安裝在飛機前部機腹電子設備艙內，少部分安裝在機首，機尾位置。航空電子設備在使用過程中經常會受到飛機發動機本身、飛機外部的氣動擾流、飛機的飛行姿態以及起飛、著陸、滑行等因素產生的振動、沖擊作用?，F(xiàn)代航空電子設備產品的功率與熱消耗量正日益增大，為確保該類設備產品的可靠性，設計出相應的冷卻系統已絕對成為當務之急。我們的首要設計目標是“重量最小化、空間最優化”，而熱管理是最為普遍的設計瓶頸。為了將可能導致失敗的因素減少到最低限度，無論何種情況，我們都避免使用散熱扇。因此，熱管理是設計最初階段最大的挑戰。所以，如何利用仿真軟件對產品散熱設計進行最大限度的優化成為了所有電子產品設計的重中之重。
Flotherm就是這樣一套電子系統散熱仿真軟件，F(xiàn)lotherm采用了成熟的CFD（ComputationalFluidDynamic計算流體動力學）和數值傳熱學仿真技術并成功的結合了FLOMERICS公司在電子設備傳熱方面的大量獨特經驗和數據庫開發而成，同時Flotherm軟件還擁有大量專門針對電子工業而開發的模型庫。
深圳市有限元科技有限公司是Flotherm在中國的一級代理商，并代理國外其他多款cae軟件，有限元科技是以工程仿真軟件開發為核心，集cae咨詢、cae培訓、cae軟件研發與銷售為一體的高科技企業。公司秉承以最高質量的產品和最高質量的服務滿足客戶的各種需求的服務理念，致力于為客戶提供一站式cae整體解決方案，目前已為全國超過500家企業提供cae分析服務。如需購買軟件或咨詢服務等請聯系在線客服，QQ：2039363860/4006046636。
二、解決方案和益處
在制作成本高昂的樣機原型之前，Tecnobit公司的工程師采用FloTHERM進行穩態和瞬態熱流仿真并預測系統熱反應。這樣做的關鍵好處在于能節省大量時間與金錢，www.featech.com并且保證不會將時間浪費在創立不可實施的產品模型上。由于功能強大、便于使用，F(xiàn)loTHERM已經成功地在絕大多數熱電子工程師中樹立了良好的聲譽，成為Tecnobit的標準熱設計工具。此文中的插圖展示的是Tecnobit設計出的一種特殊機箱，該機箱能使航空電子設備產品被裝在一個縮減的空間內（最大尺寸約10公分）。該系統完全封閉，因此如何增強傳導、輻射以及與外層的自然對流使傳熱效率最大化就成為關鍵。就散熱方面而言，初步設計顯然不盡如人意。為強化電子元件與機箱壁之間的熱傳導，Tecnobit對機箱內部結構進行了改良。同時，為加強與外部環境的對流和輻射交換，Tecnobit還采用特殊的散熱片、噴沙處理和靜電噴涂技術改良機箱外層。所有的設計方案在無需建立樣機原的前提下進行評估，并且Flotherm仿真技術能使我們在很短的時間內優化熱設計方案，并將元件交合點的溫度與初步設計相比降低40℃。

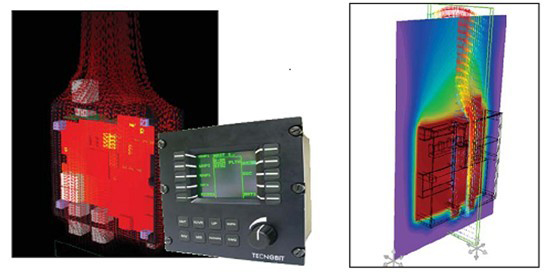

Tecombit航空電子設備機箱
三、客戶證言
“Flotherm對我們極其重要，它幫助我們弄清楚、并優化在航空器內惡劣的條件下電子元器件與周邊環境間各種傳熱途徑和機制。我們采用FloMCAD簡化我們最初的機械CAD文件，并用它快速創建出仿真計算模型。Flotherm的一大關鍵優勢是其能以多種方式給電子元器件建立模型，使我們既能通過元件數據表提取簡單的熱數據建模，又能在必要時針對關鍵元件建立詳細的三維模型?！?/span>
Flotherm軟件第一版問世至今日，Flotherm的目標一直非常明確，www.featech.com成為電子散熱系統最好的軟件，最受用戶喜歡的軟件。如今的電子產品發展得日新月異，體積已極大的縮小，而功耗反而有所增加，由此產生的設備過熱問題逐漸成為了導致電子設備故障的重要原因。因此在設計階段，如何利用仿真軟件對產品散熱設計進行最大限度的優化成為了電子產品設計的重中之重。合理利用仿真軟件進行電子產品熱設計仿真提高產品可靠性成為市場發展的主流。
