CAE在USB3.0高頻信號分析中的應用
USB3.0高頻信號分析是連接器行業在可靠性設計中所關心的最基本的問題，通過CAE仿真指出插入損耗、特性阻抗、差分轉共模、串音分析等，為進一步改進結構設計提供了理論依據，為連接器行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。
產品問題概述：
客戶原始設計在進行高頻信號分析時是否出現阻抗過大？通過對初始設計的仿真模擬，發現連接器的特性阻抗超出標準范圍，需要進行優化。
有限元科技通過CAE仿真技術就如何改善給出了建設性的建議，有效降低阻抗，將其控制在90ohm(+/-15)區間內。

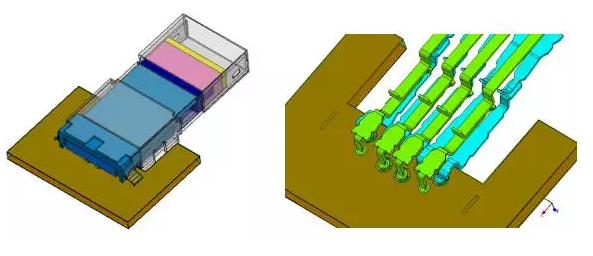

原圖模型（如下圖所示）：
解決方案

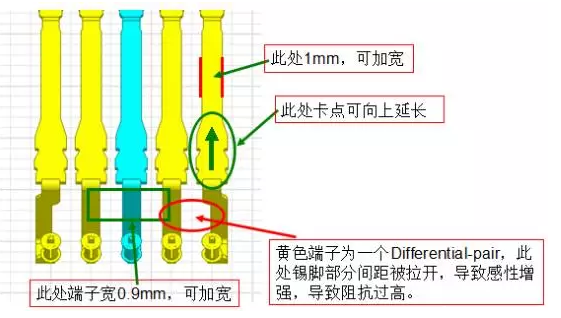

將卡點向上延長，加寬端子，縮短差分對之間的距離
結果對比
結論
經過改善，連接器的阻抗降低了約12%，使其處于90ohm(+/-15)標準區間內。
