手機彎了怎么辦？
手機是集各種先進科技成果于一體的產品，設計過程中需要進行反復多次的試驗，才能驗證設計結果能否符合要求。在仿真技術獲得大規模應用之前，大部分試驗都是依靠產品樣機進行的，不僅成本高昂，而且試驗一旦失敗，對后續設計將會產生極大影響，無形之中增加研制成本，研制周期也得不到保證，隨著現代計算機仿真技術的發展，在手機設計過程中，越來越多的使用仿真技術，在概念設計階段，仿真技術可以快速預測產品強度及性能，是試驗無法取代的。本文主要講述手機彎折仿真分析。
分析背景：

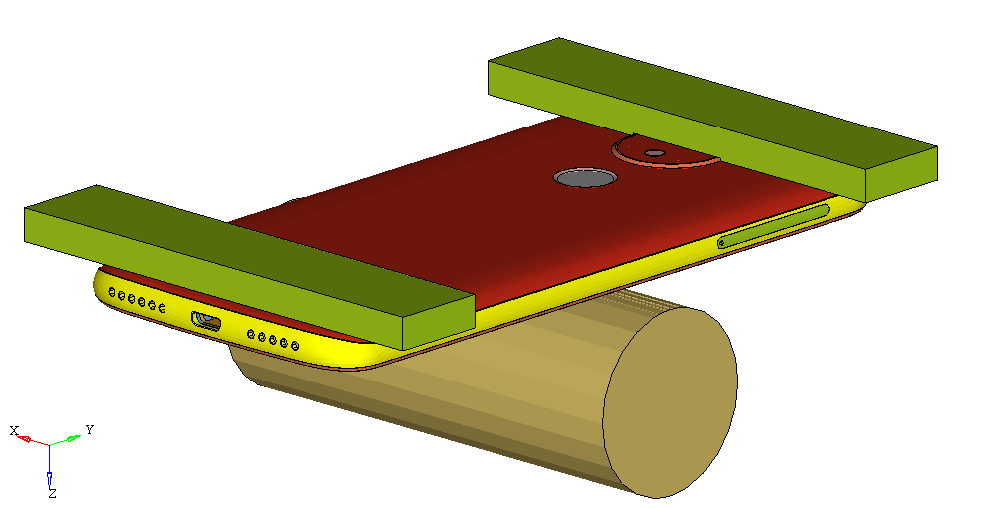

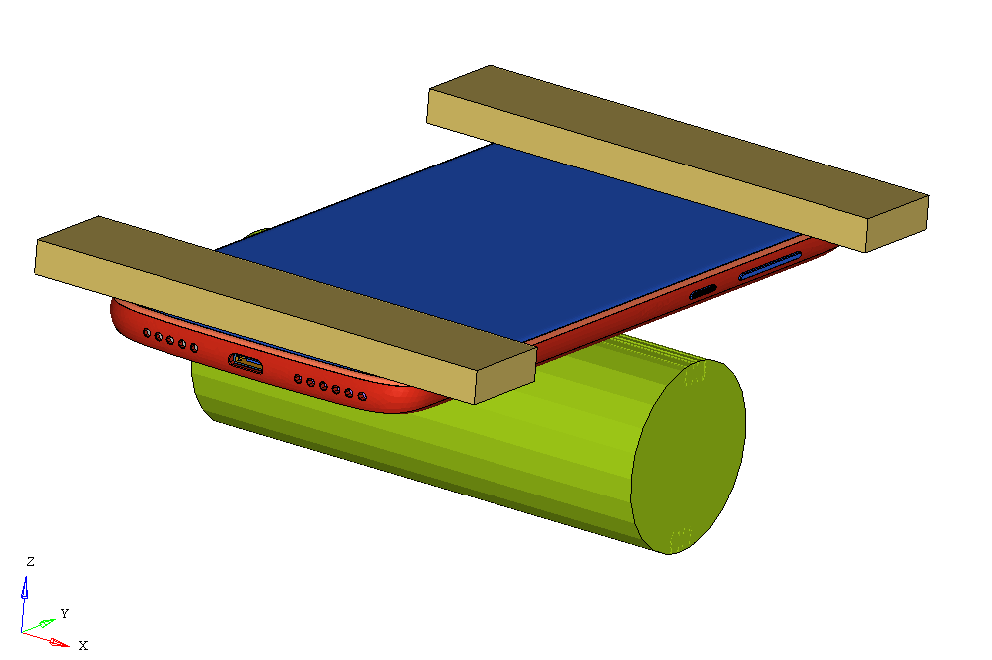

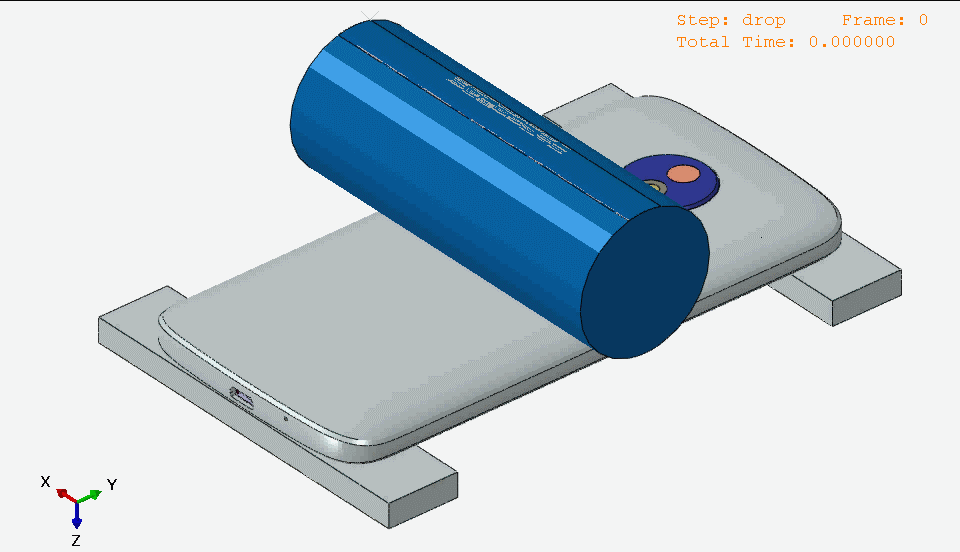

整機3點彎折：兩端支撐墊為6.35mm厚度的硅膠，硬度60°手機兩端支撐寬度18mm，壓棒直徑37.5mm，材料POM，手機正背面分別加載250N力，卸載后測量手機整體殘余變形量。
工況：
正壓 背壓
分析結果-整機三點彎折（背壓）
加載250N力保載穩定后，整機最大變形3.38，卸載后整機殘余變形2.3mm

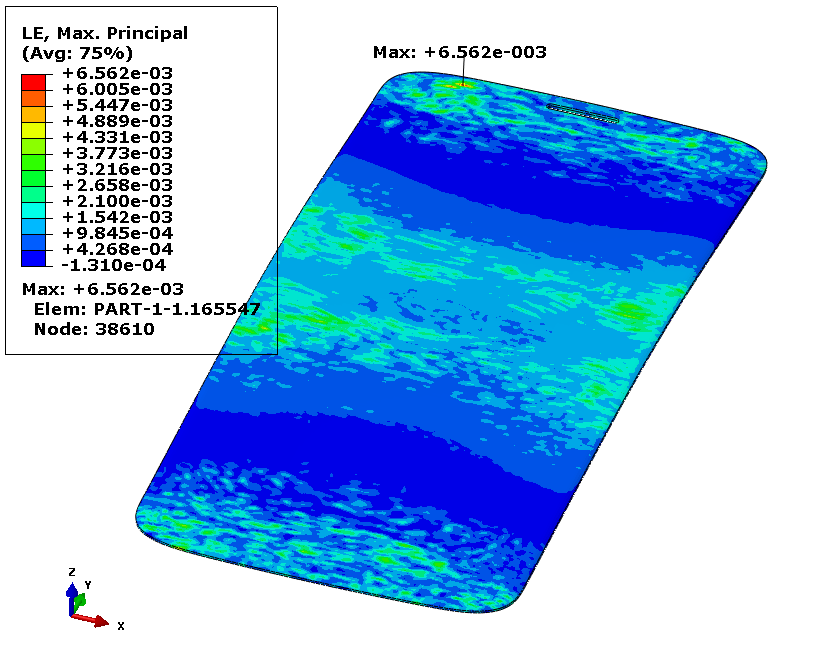

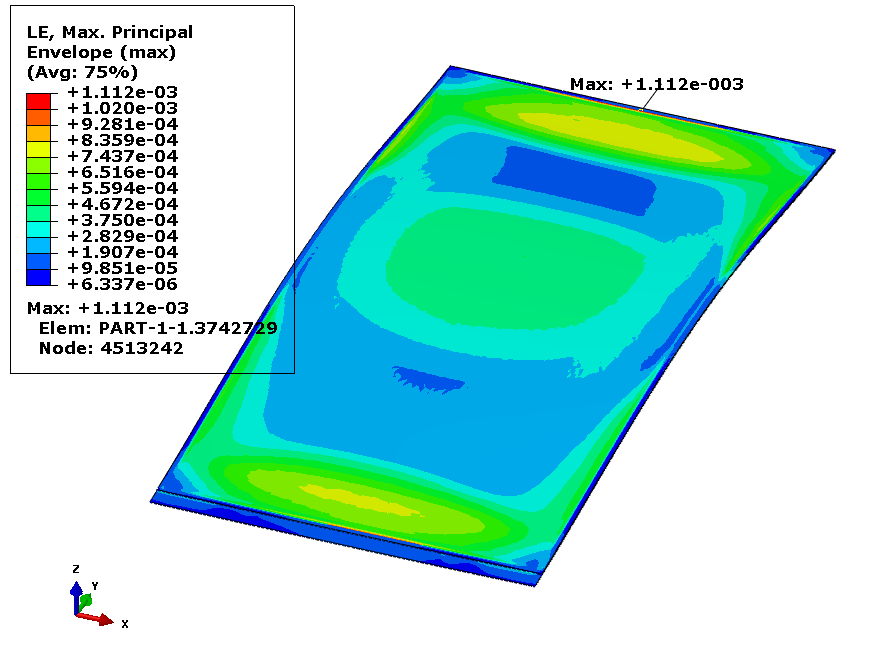

LCD玻璃最大主應變1121微應變 LCD玻璃最大主應變6562微應變

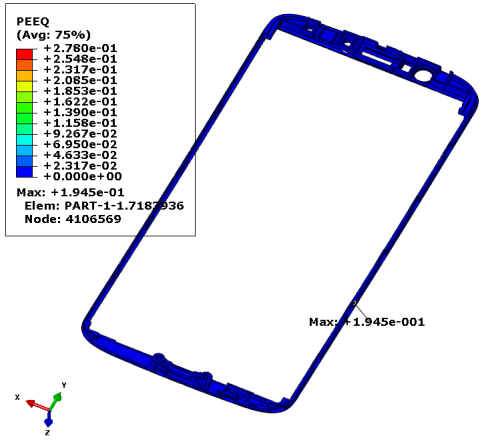

前殼最大等效塑性應變0.194，小于PC+10%gf的最大斷裂延伸率0.278，無斷裂風險。

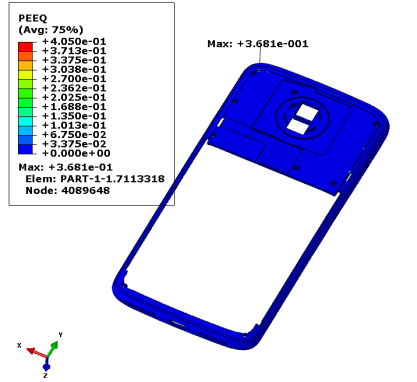

后殼最大等效塑性應變0.37，小于PC7015的最大斷裂延伸率0.405，無斷裂風險。
電池蓋最大等效塑性應變0.07，小于PC+PMMA的最大斷裂延伸率0.095，無斷裂風險。
初始狀態電池蓋前殼間隙：
厚度方向0.017mm，寬度方向0.005mm

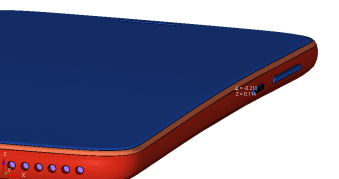

卸載后電池蓋右側與前殼間隙：
寬度方向最大變形0.21mm；
厚度方向最大變形0.114m；

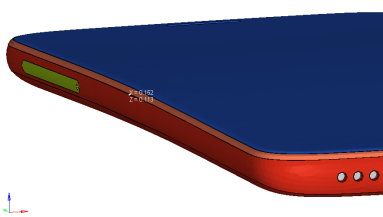

卸載后電池蓋右側與前殼間隙：
寬度方向最大變形0.152mm；
厚度方向最大變形0.113mm；
分析結果-整機三點彎折（正壓）

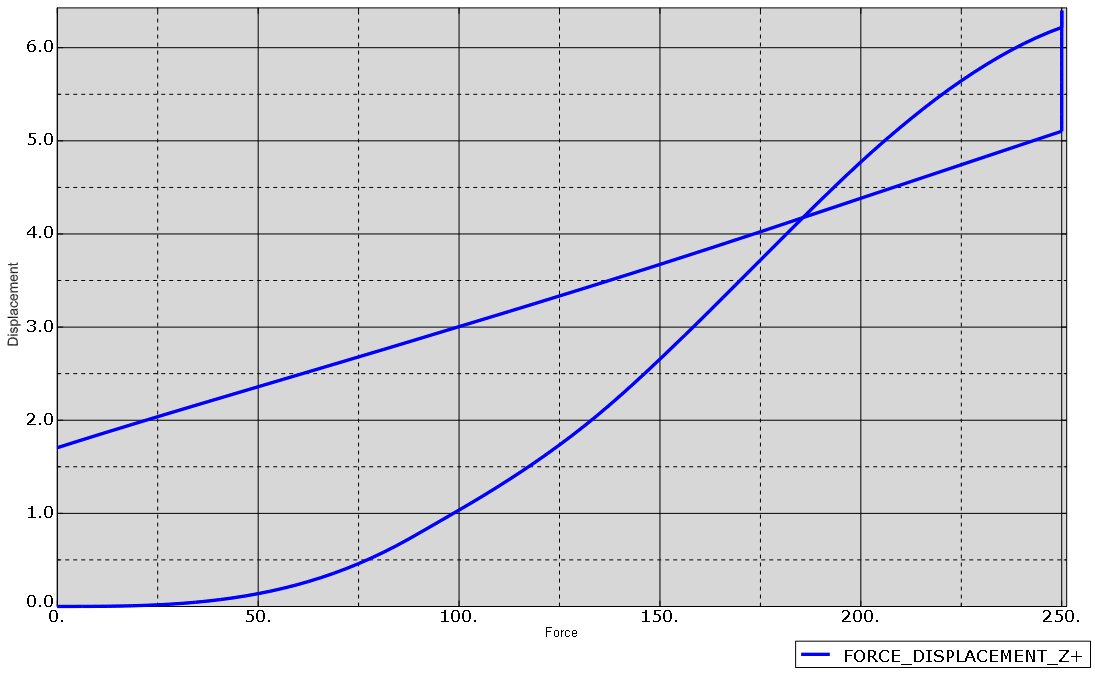

加載250N力保載穩定后，整機最大變形5.39，卸載后整機殘余變形1.13mm

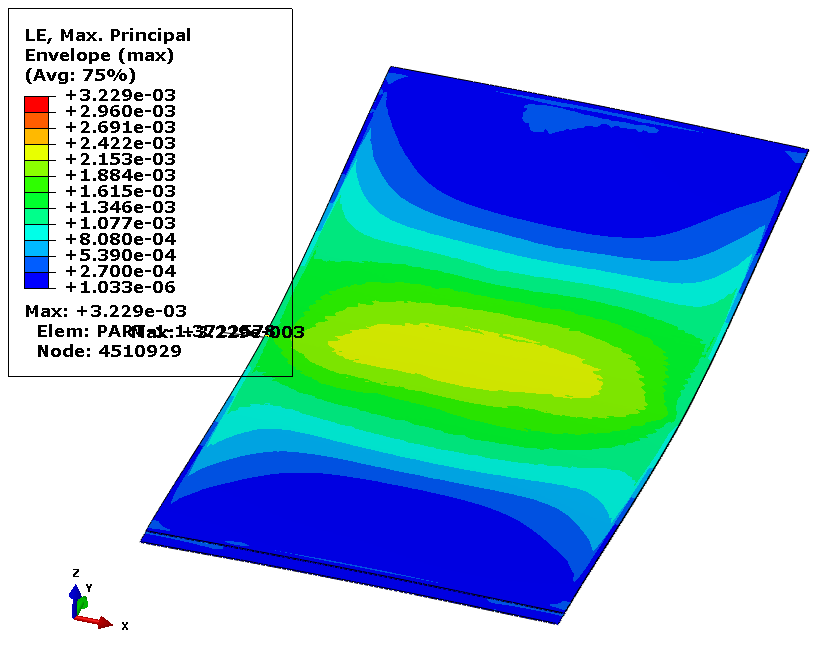

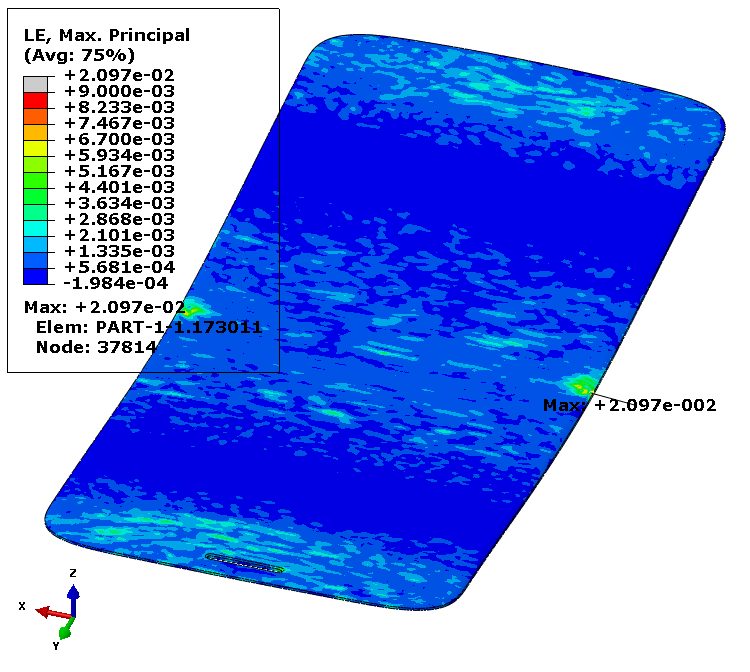

LCD玻璃最大主應變3299微應變 TP玻璃最大主應變20907微應變

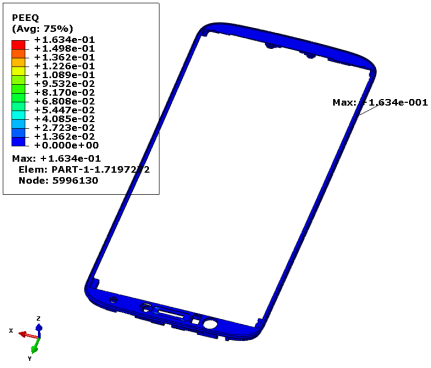

前殼最大等效塑性應變0.16，小于PC+10%gf的最大斷裂延伸率0.278，無斷裂風險。
后殼最大等效塑性應變0.37，小于PC7015的最大斷裂延伸率0.405，無斷裂風險。

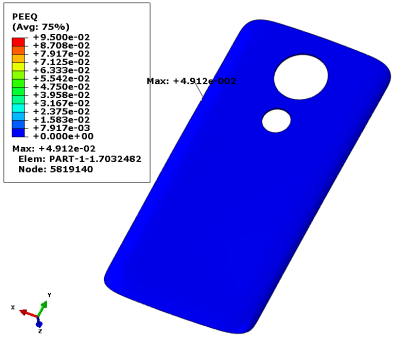

電池蓋最大等效塑性應變0.049，小于PC+PMMA的最大斷裂延伸率0.095，無斷裂風險。
初始狀態電池蓋前殼間隙：
厚度方向0.017mm，寬度方向0.005mm

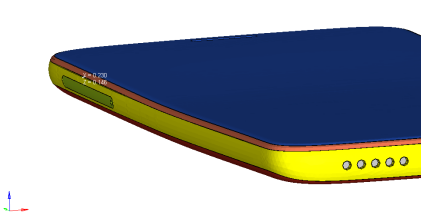

卸載后電池蓋右側與前殼間隙：
寬度方向最大變形0.23mm；
厚度方向最大變形0.146m；

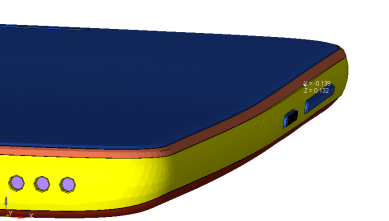

卸載后電池蓋右側與前殼間隙：
寬度方向最大變形0.139mm；
厚度方向最大變形0.132mm；
總結：
通過手機彎折仿真分析，我們可以看出合理運用CAE仿真技術，可以有效地解決手機研發過程中一些技術上的難點和問題，降低開發成本，縮短開發周期從而提升產品的市場競爭力。
