仿真背景

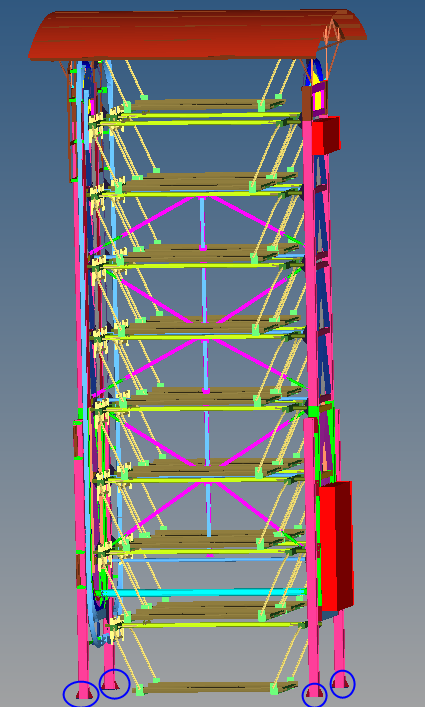

對某立體停車庫進行強度校核，按抗風10級與抗震8級工況校核強度是否滿足要求。如下圖所示，對底部藍圈部分進行固定，按10級風載與8級地震載荷進行分析。

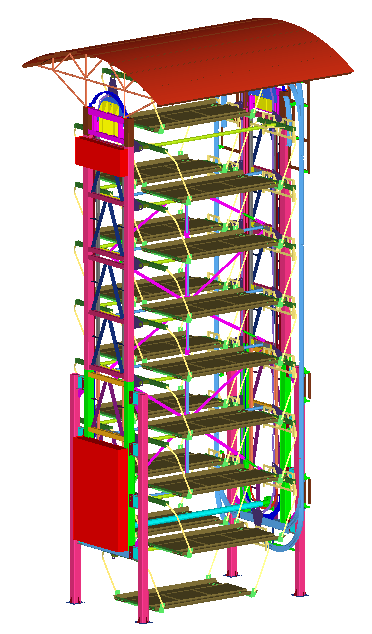

某立體車庫有限元模型
|
幾何模型 |
有限元模型 |
|
|
|
材料參數
|
泊松比 |
密度(g/cm^3) |
屈服強度（Mpa） |
抗拉強度（Mpa） |
延伸率 |
楊氏模量（Mpa） |
|
0.25 |
7.8 |
235 |
400 |
0.26 |
206000 |
邊界條件
風力載荷計算
10級風速取25m/s，風壓就是垂直于氣流方向的平面所受到的風的壓力。根據伯努利方程得出風壓關系，風的動壓為:p=0.5ρv2（ρ為空氣密度，v為風速，經過換算10級風速風壓為0.390625Kpa
地震載荷計算
8級地震最大加速度幅值為0.2g，按8級地震的響應譜分析
抗震工況仿真結果
|
整體應力 |
左右框架 |
|
|
|
|

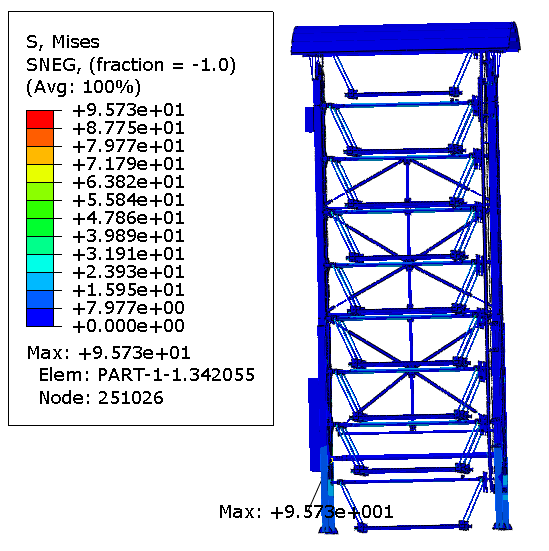

車庫整體最大應力95.73Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |

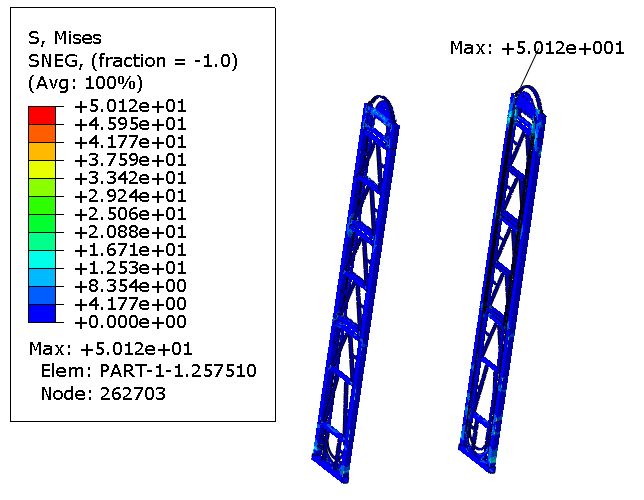

左右框架最大應力50.12Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
|
內部支架 |
載車架 |
|
|
|
|

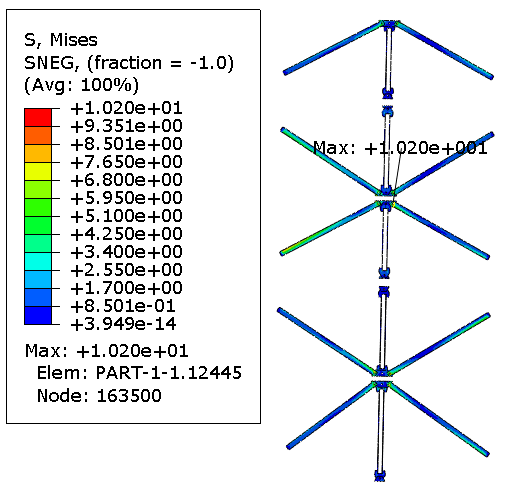

內部支架最大應力10.2Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |

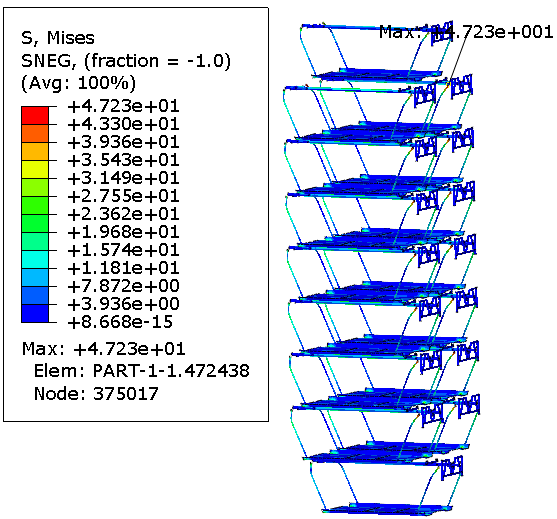

載車架最大應力47.23Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
|
傳動鏈條 |
頂部支架 |
|
|
|
|

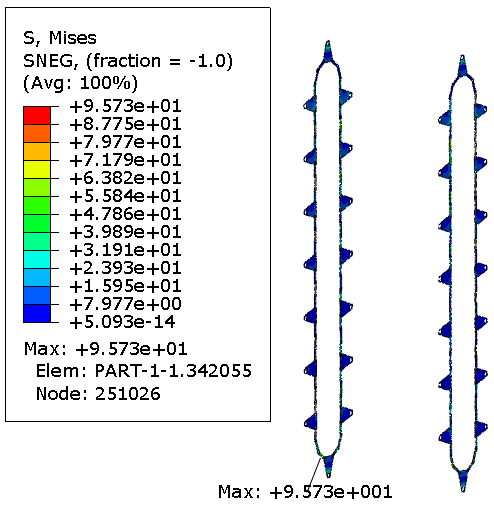

傳動鏈條最大應力95.73Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
頂部支架最大應力20.23Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
抗風工況仿真結果
|
整體應力 |
左右框架 |
|
|
|
|

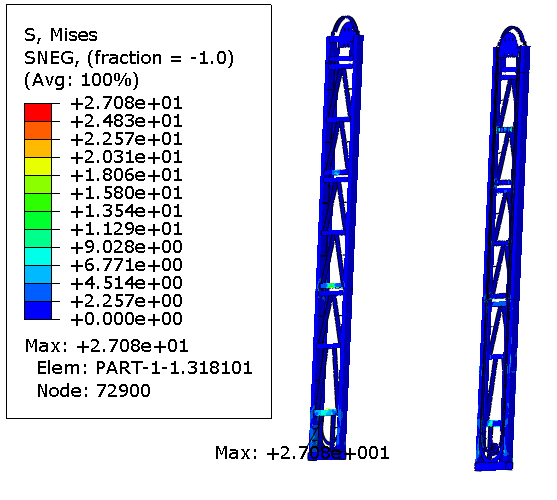

車庫整體最大應力35.44Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
左右框架最大應力27.08Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
|
內部支架 |
載車架 |
|
|
|
|

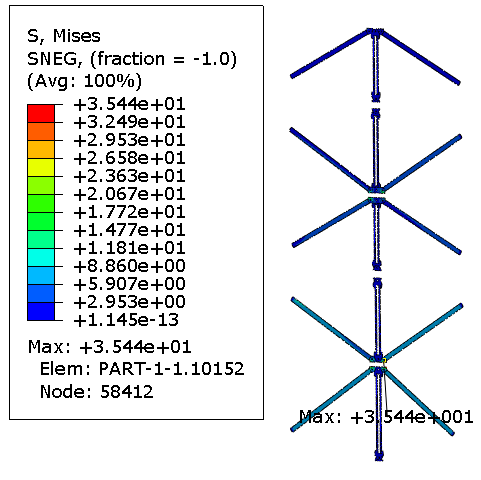

內部支架最大應力35.44Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |

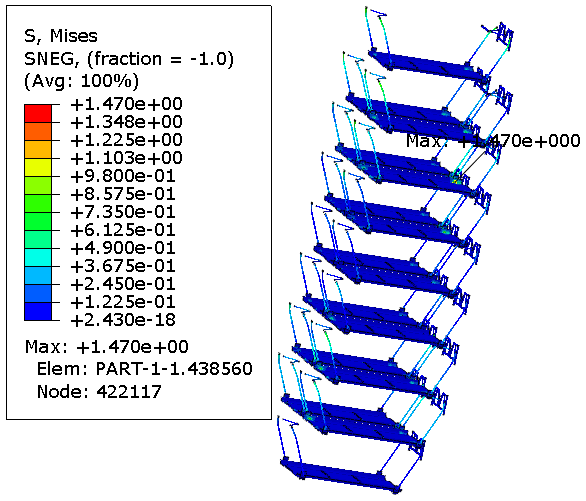

載車架最大應力1.47Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
|
傳動鏈條 |
頂部支架 |
|
|
|
|

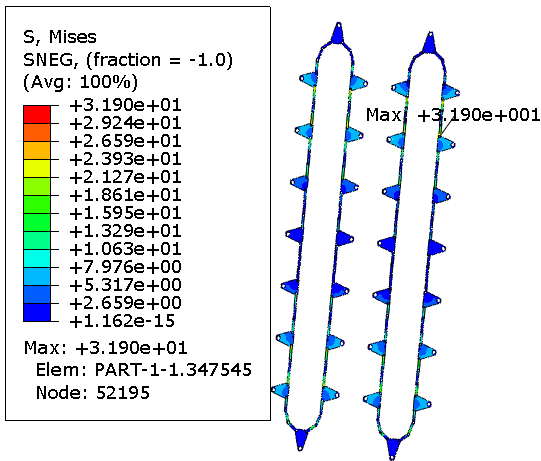

傳動鏈條最大應力31.9Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |

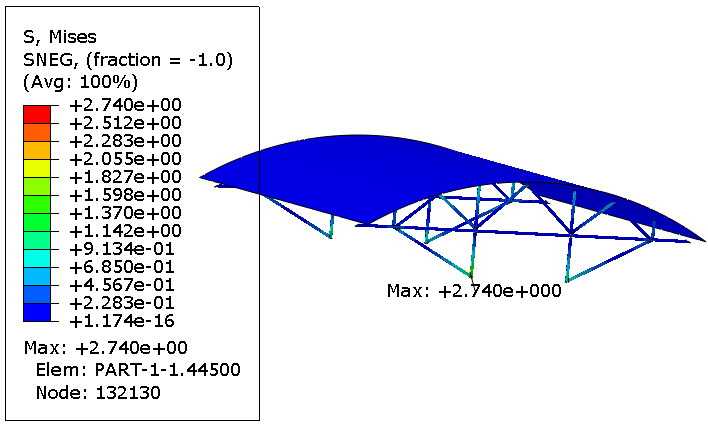

頂部支架最大應力2.74Mpa，低于所用材料屈服應力（Q235B/235Mpa），無失效風險。 |
結論
1、抗震8級載荷工況：通過分析可知零部件應力均小于材料屈服強度，無塑性應變，安全可靠，滿足抗震8級要求；
2、抗風10級載荷工況：通過分析可知零部件應力均小于材料屈服強度，無塑性應變，安全可靠，滿足抗風10級要求。
立體車庫停車經濟又安全，下次臺風來臨，車主們就不用為車輛安全而苦惱了！元王作為國內CAE應用解決方案專家，為企業提供快速、精準、全面的CAE應用解決方案，涵蓋了CAE咨詢分析、CAE軟件培訓、CAE軟件銷售、CAE軟件二次開發、元王行業性CAE軟件、仿真實驗室建設等各個方面，十二年來成功為1000多家企業提供定制化CAE仿真解決方案。無論是選擇自建仿真團隊，還是外聘仿真工程師，元王都能夠提供全面的服務幫助到您的企業。
