研討會精華分享五：MBD設計仿真一體化加速產品設計優化
11月16日，由深圳市有限元科技有限公司&達索系統Simulia聯合主辦的“第二屆電子產品性能設計提升研討會”，在深圳深航酒店成功召開。此次“電子產品性能設計提升”主題研討會，旨在通過會議搭建一個開放的技術交流平臺，分享電子產品設計方面的成果與經驗，共同探討電子領域面臨的技術難題。以下，將為大家分享會議精華五：MBD設計仿真一體化加速產品設計優化（達索系統高級仿真工程師陳維老師報告）。
電子行業產品研發現狀及趨勢
近幾年來，智能制造已成為全球主要國家制造業競爭的焦點。全球制造業正邁向數字化、智能化時代。為應對新工業革命下的國際競爭，發達國家不約而同地將智能制造作為制造業未來發展的重要方向。比如，德國最先提出實施“工業4.0”戰略，美國推進“先進制造業國家戰略計劃”，日本部署“互聯工業”，英國實施“英國制造2050”戰略，法國實施“新工業法國”戰略等，中國也提出來“中國制造2025”計劃，其核心都是推進智能制造發展。
在如何推進智能制造發展上，各個國家各行各業可能都會有不同的思維理念和做法，但有一個公認的核心就是：數字化。數字化就是從我們最開始的研發設計、仿真、工藝、制造、生產、產品出廠等等這樣一個完整的過程。
我們?nèi)绾螌?shù)字化應用到全產業鏈中去呢？我們現在能做的到就是將3D模型進行裝配，未來將整機中涉及到的所有信息都進行數字化，數字化的好處就是在后面研發、制造、出廠等流程都能夠進行追溯。去年，全球首款全數字化樣機空客A350已經完全實現了，整個業界都感到很振奮，這說明數字化這條路是走得通的而且已經可實現了。

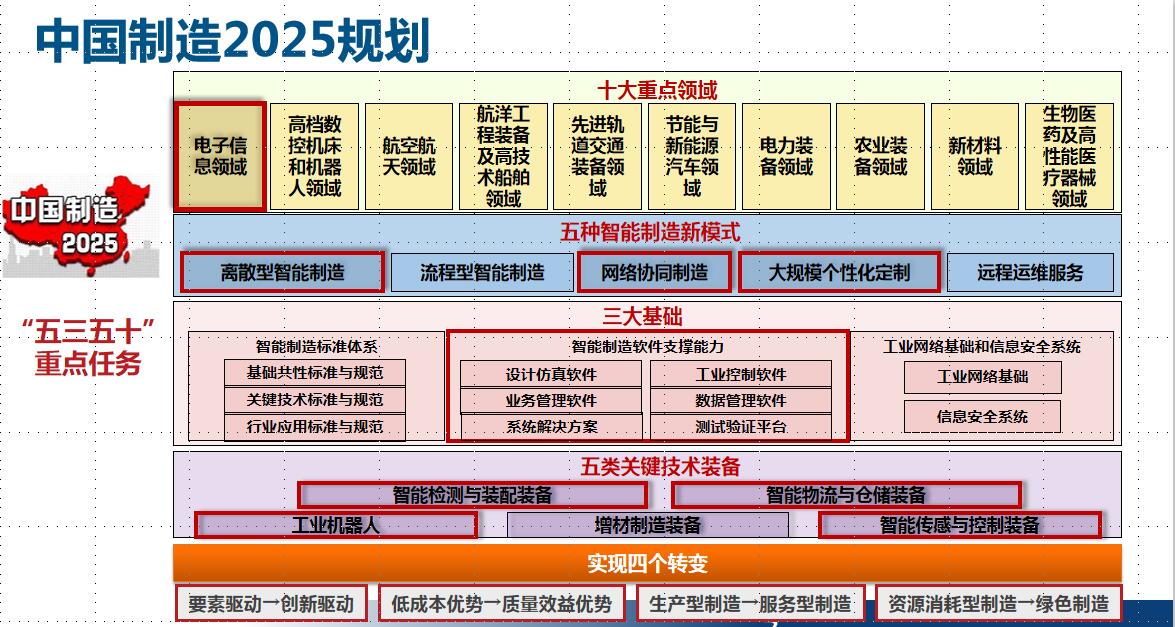

對于中國制造2025規劃，國家列處理十大重點領域，電子行業是其中非常重要的領域，電子行業智能設計制造需求應該算是最為迫切的。航天航空等其他領域，某個產品型號的研發周期很長，但電子領域特別是消費電子領域，從設計研發到產品最終走向市場可能只有短短的不到1年時間，產品迭代時間非常的快，這對于產品研發和制造的要求也更加嚴格。
智能制造數字化，能夠做什么
數字化雙胞技術是智能工廠的虛實互聯技術，從構想、設計、測試、仿真、生產線、廠房規劃等環節，可以虛擬和判斷出生產或規劃中所有的工藝流程，以及可能出現的矛盾、缺陷、不匹配，所有情況都可以用這種方式進行事先的仿真，縮短大量方案設計及安裝調試時間，加快交付周期。
智能制造數字化能夠?qū)崿F(xiàn)以下三個階段的工作：產品設計、工藝規劃、產品制造，現有的企業這三個階段數字化是相互隔離的，中間信息傳遞基本都是文本文檔形式，實際上還屬于三個不互通的信息孤島。只有將三個階段實現打通，才能實現全流域的數字化智能制造方案。
基于模型研發與制造數字化融合
如何實現三個信息孤島的打通工作， MBD方法是以產品的幾何模型為核心，將所有相關的仿真測試、工藝描述、屬性、管理等信息都附著在產品的三維模型中的先進的數字化定義方法。
傳統產品研發模式：

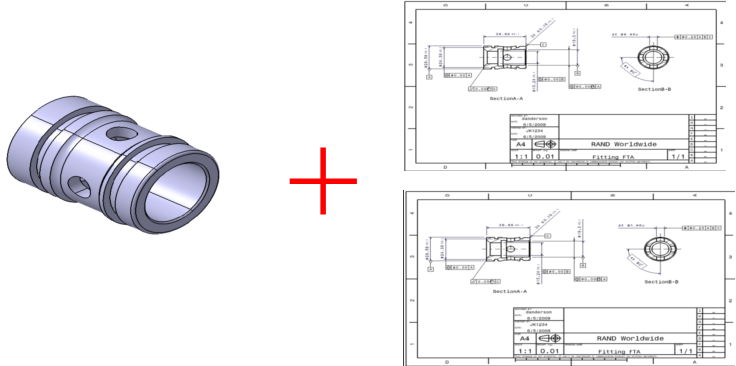

1、以圖紙為中心的傳統產品研發模式（單一的2D圖紙，用于零部件定義和GD&T標注）
2、2D和3D混合的產品研發模式（這是一種較為傳統的模式，現今仍大量中小型企業應用）

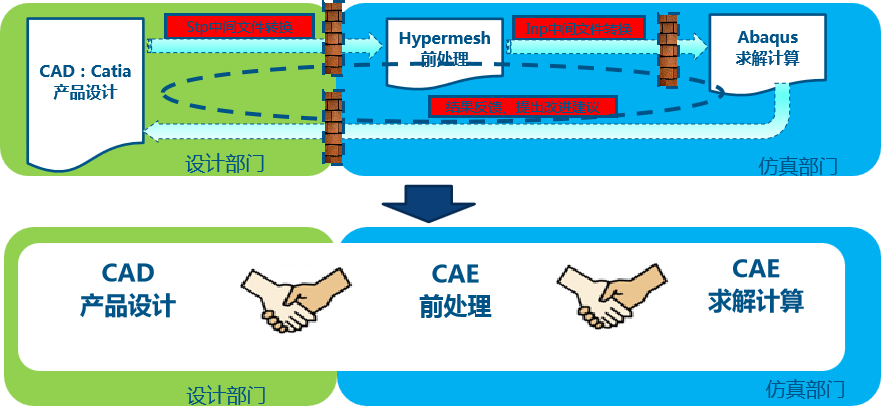

在傳統產品研發模式種，設計仿真常常會遇到如下痛點。三維設計模型到CAE仿真中間是有個數據轉換的，這個過程數據是分開的，這就造成一個問題：一旦設計更改，以下流程我們就要重做一遍來回進行迭代。同時，在CAE仿真過程中，數據可能會出現不兼容或數據丟失的問題。
- 產品設計師、CAE分析師各自為政，約定書成的專業劃分形成了阻礙協同的無形隔離墻
- CAD/CAE采用不同的工具造成大量的數據轉換工作和數據丟失
- CAE工程師工具不同的分析業務重新進行模型重構和選擇不同的分析工具
- 分析流程數據的標準化、規范化、模板化、自動化程度低使CAE分析的成果不能得到充分的重用
新一代產品開發模式：MBD基于模型的產品開發

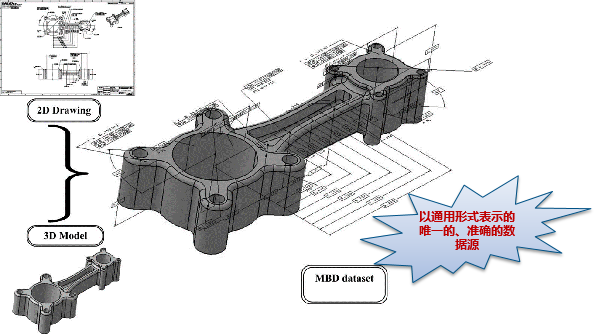

MBD方法是以產品的幾何模型為核心，將所有相關的仿真測試、工藝描述、屬性、管理等信息都附著在產品的三維模型中，在此條件下，設計仿真能夠?qū)崿F(xiàn)真正的一體化解決方案。
優勢：
- 提供單源產品定義，消除3D和2D圖紙間的存在不一致的潛在風險
- 消除“兩張皮”現象，減少圖紙的重復創建時間以及數據存儲空間
- 減少下游人員（工藝、制造、市場、服務等）對模型的理解時間及誤差
- 和CAD工具配合使用可以規范、自動化數據集的輸入，可進行公差分析
- 可以在產品開發流程的早期獲取設計意圖，極大地支持并行工程
基于模型的設計分析一體化

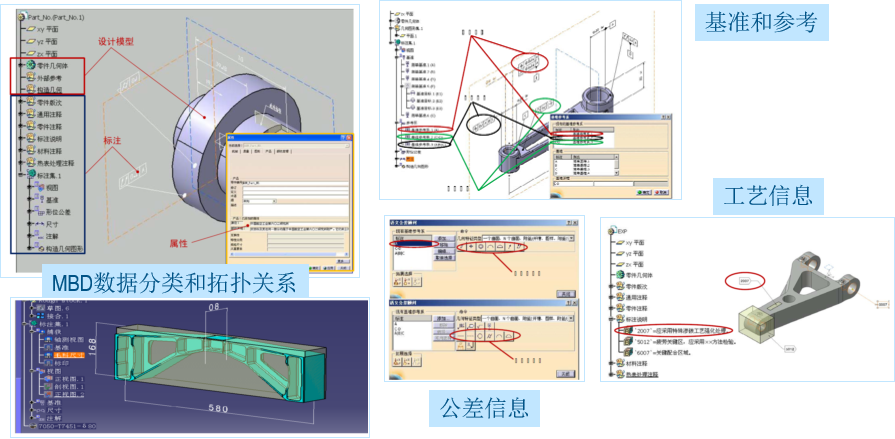

MBD模型包含的內容以下內容：
1、產品定義核心元素
除產品的幾何定義外，還包括尺寸、公差、通用注釋、符號說明等注釋用以說明產品的基本設計、制造信息和意圖
2、產品定義輔助元素
關于產品定義的補充信息(比如制造說明或裝配順序等)，這類元素的種類往往取決于各公司的實際情況，以及將被制造的產品的類型
3、產品定義管理元素
用來支持產品的驗證、發放、變更管理、認證及存儲的各類信息。客戶一般按照企業各自的實際情況來增添/減少該類信息

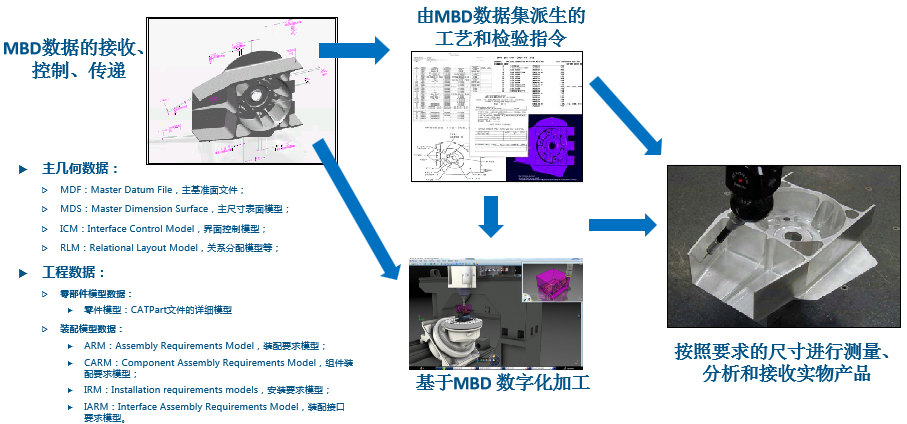

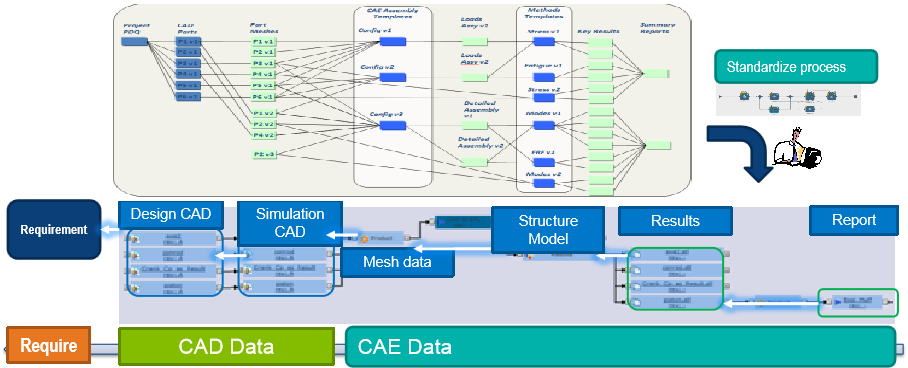

MBD模型信息傳遞的過程

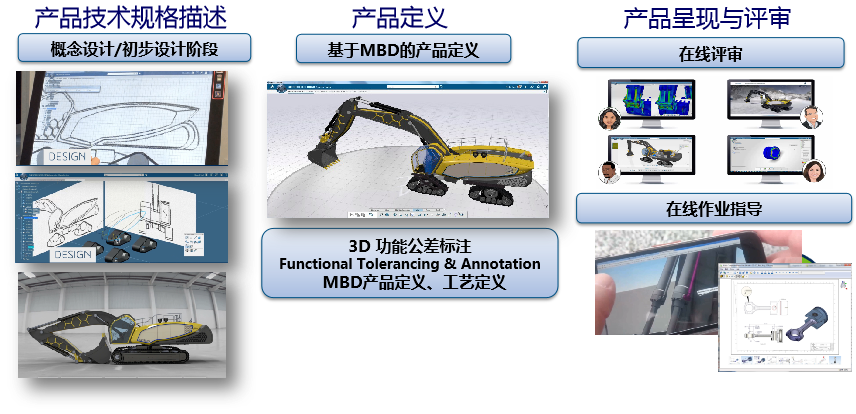

基于MBD的產品開發模式
基于MBD的數字化設計
模擬真實的世界
仿真驅動設計提升產品質量，縮短開發周期，降低開發成本

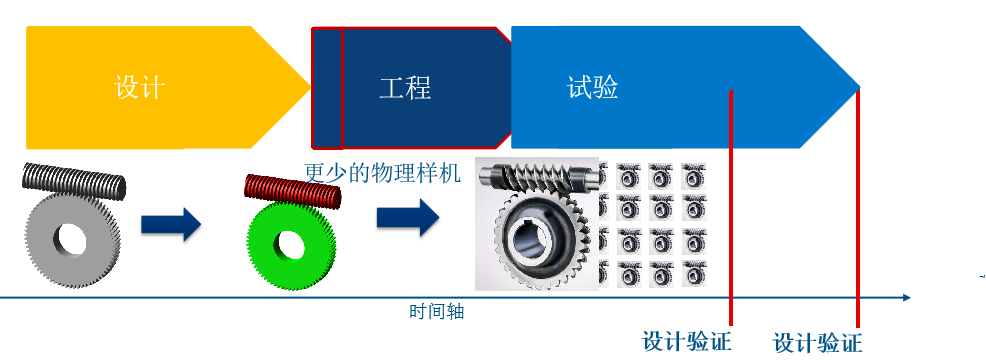

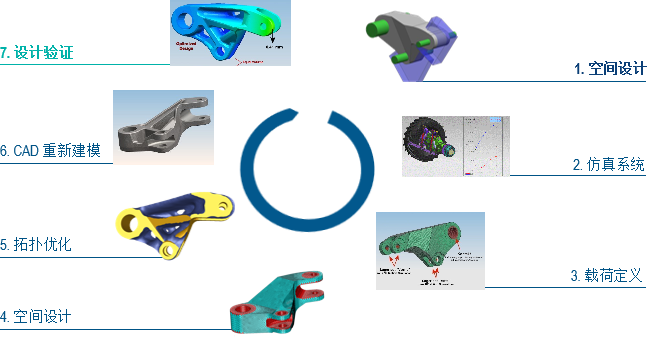

仿真驅動設計

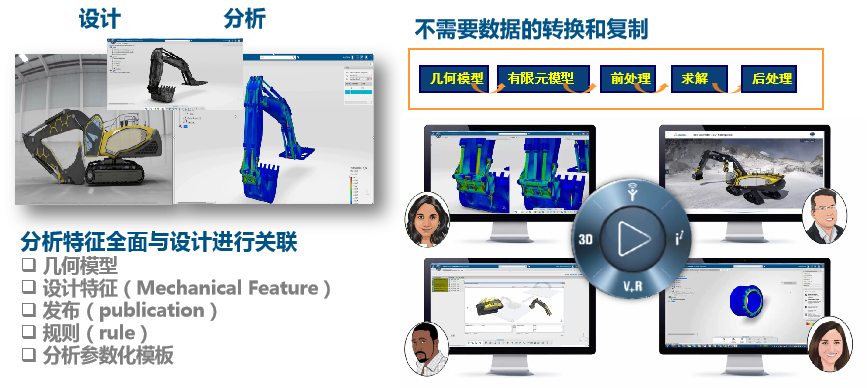

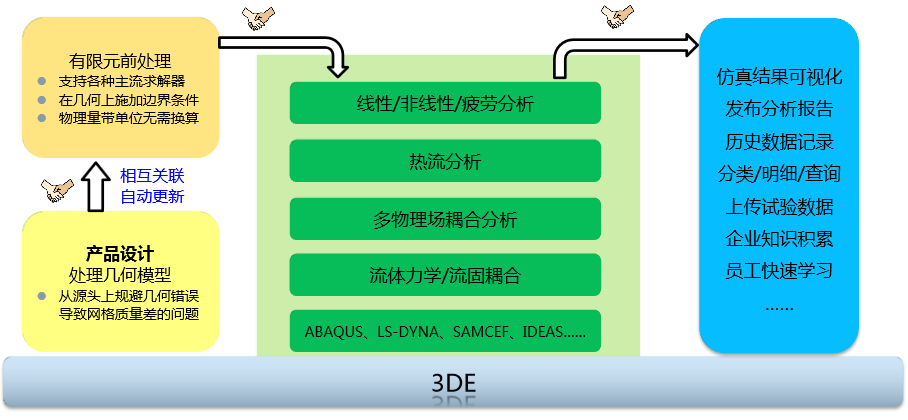

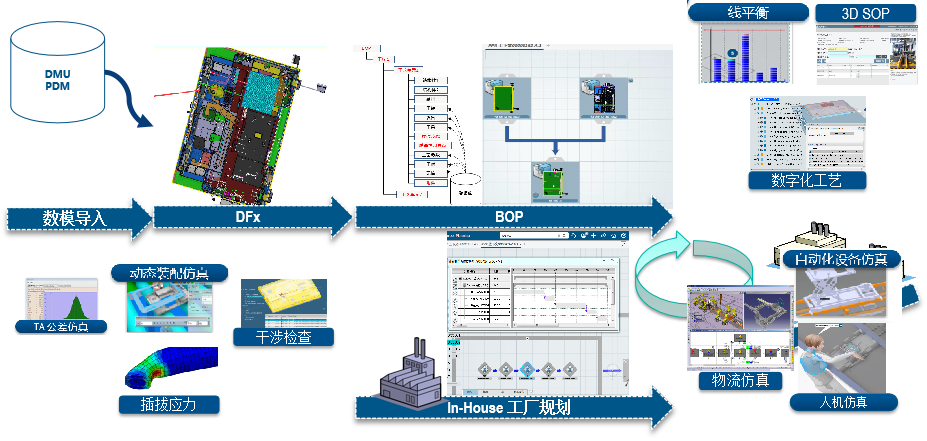

基于MBD數字化設計分析一體化
基于單一數據源的設計及仿真工具的有效結合，實現從需求到驗證完整閉環及可追溯

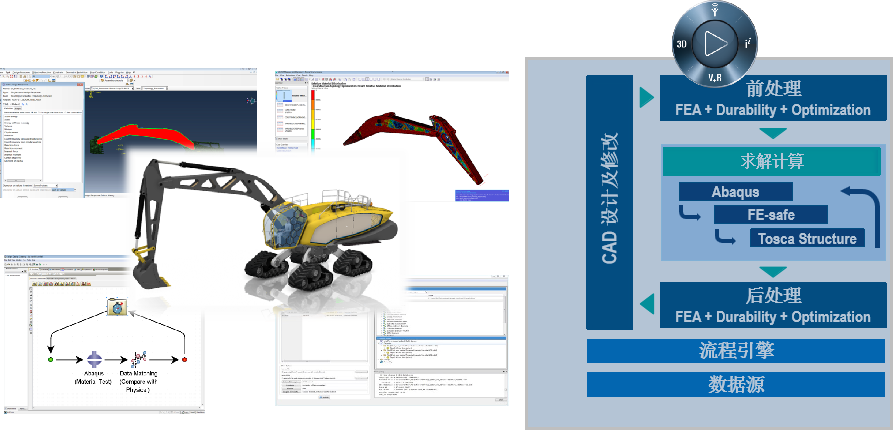

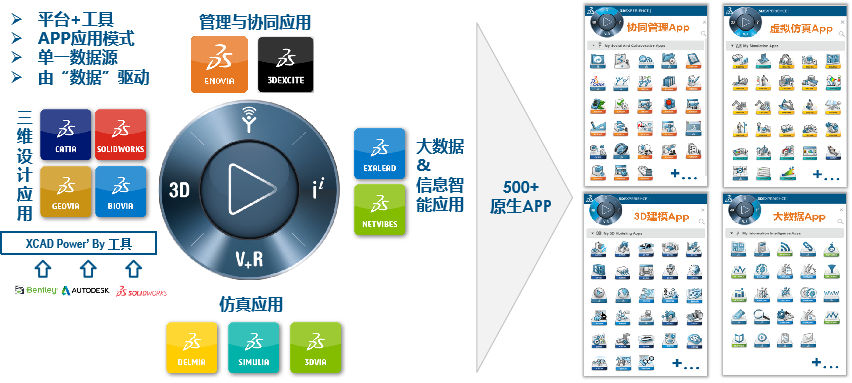

達索系統一體化數字平臺 - 平臺+工具

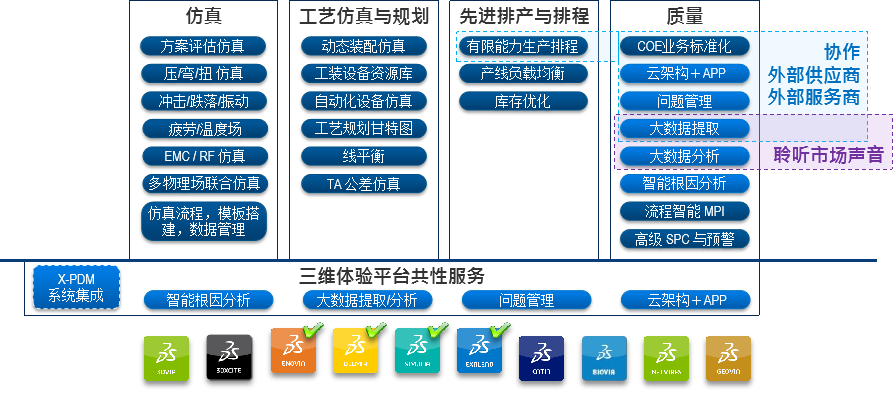

達索系統關鍵使能總體架構

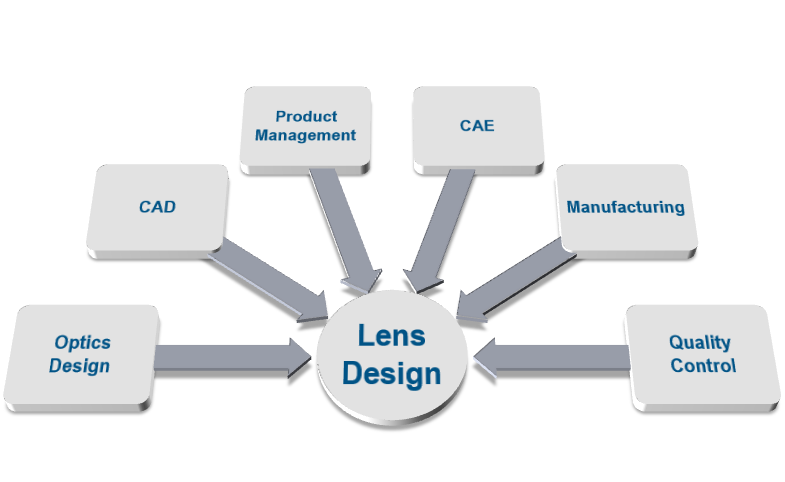

案例分享-基于MBD的鏡頭設計
精密玻璃成型

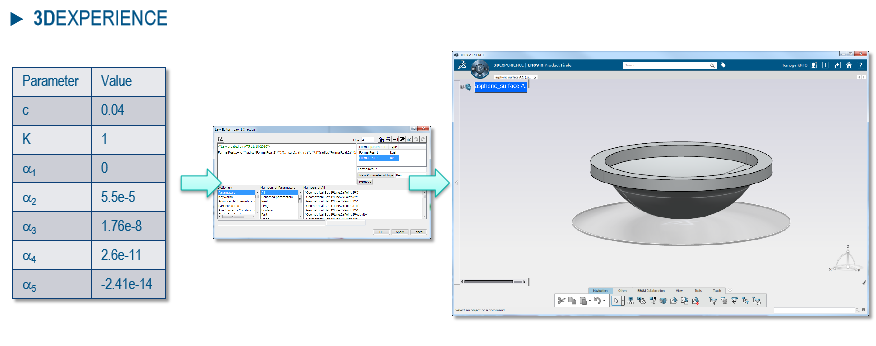

非球面透鏡的繪制

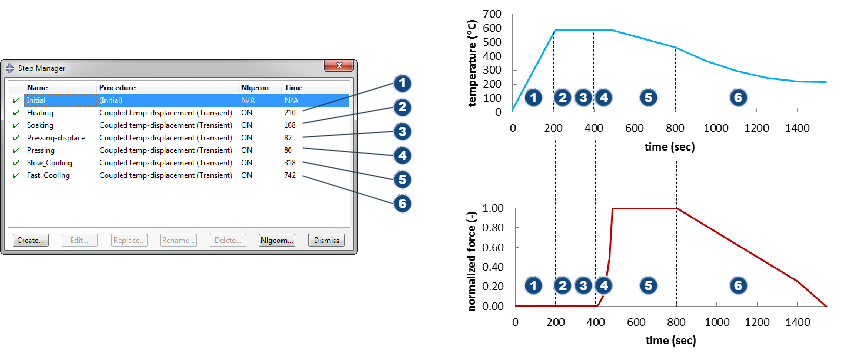

模型描述

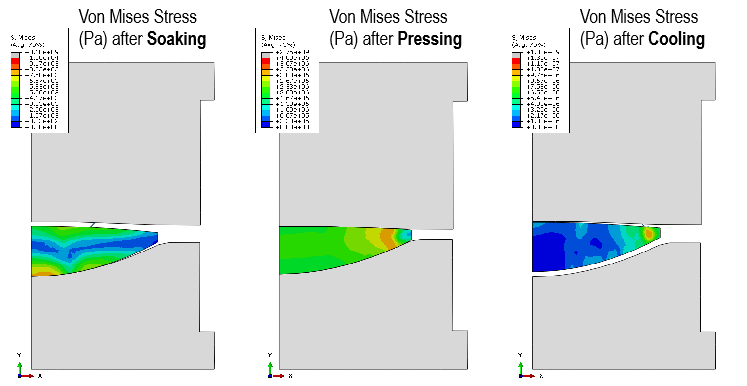

仿真結果

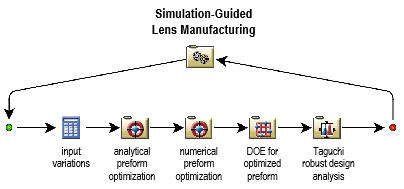

整個流程運行時間
√ 工作流設置時間：2-3個工作日
√ 工作流運行時間：2小時20小時
- 679 Abaqus runs
- 600 DOE points
- 20 factors
- 5380 Taguchi analyses
- 8 control factors at 2 levels
- 10 noise factors at 2 levels
- 28 responses
√ 總時間：不到一周
輸入源
用CAE仿真技術保持技術領先
在21世紀，隨著科技的發展，智能制造服務不斷創新和演變，不過可以確定的是，智能制造服務的發展方向是以實時、可靠、高效、低成本為基礎的，而這些因素都將幫助我國的制造業迎來新的時代。構建一個基于模型的企業是一條漫長之路，需要在許多方面做出突破和改善，面對這些挑戰，元王愿與業內專家共同努力解決難題。
