線性與非線性有限元分析有什么區別？
在有限元分析（FEA）中，線性和非線性分析是兩種主要的數值模擬方法，它們分別適用于不同的工程問題和物理現象。而對于很多朋友來說，很難把這兩者給“吃透”。
我將通過這篇文章，從理論基礎、假設條件、求解方法、適用范圍等方面詳細探討線性與非線性有限元分析的區別，并結合實例幫助朋友們更好地理解兩者的差異。記得收藏、轉發，有問題也可留言討論。
一、理論基礎與假設條件
1.1 線性有限元分析
線性有限元分析基于以下假設：
小變形假設：假設物體的變形很小，變形后的幾何形狀與初始形狀差異可以忽略不計。因此，應變與位移之間的關系是線性的。
線性材料行為：假設材料服從胡克定律，即應力與應變成正比，材料是線彈性的。
線性邊界條件：假設邊界條件（如載荷、約束）在分析過程中保持不變，且載荷與位移之間的關系是線性的。
在這些假設下，線性有限元分析可以簡化為求解一組線性代數方程，計算效率高，適用于小變形和簡單材料行為的問題。
1.2 非線性有限元分析
非線性有限元分析則突破了線性分析的假設，考慮了以下非線性因素：
幾何非線性：當物體經歷大變形或大轉動時，幾何形狀的變化會影響結構的剛度。例如，薄壁結構的屈曲問題。
材料非線性：材料可能表現出非線性應力-應變關系，如塑性、超彈性、粘彈性等。例如，金屬的塑性變形或橡膠的超彈性行為。
邊界條件非線性：邊界條件可能隨變形或時間變化，如接觸問題、跟隨力等。例如，兩個物體接觸時的接觸壓力分布。
非線性有限元分析需要迭代求解，計算復雜度高，但能夠更準確地模擬實際工程問題。
二、求解方法的差異
2.1 線性有限元分析
線性有限元分析的求解過程相對簡單：
建立線性方程組：基于小變形假設和線性材料行為，建立剛度矩陣和載荷向量。
求解線性方程組：通過直接法（如高斯消元法）或迭代法求解位移場。
計算應力和應變：根據位移場計算應變，再通過胡克定律計算應力。
由于線性方程組的求解效率高，線性分析適用于大規模問題的快速求解。
2.2 非線性有限元分析
非線性有限元分析的求解過程復雜得多：
增量加載：將載荷分為多個小增量步，逐步施加到結構上。

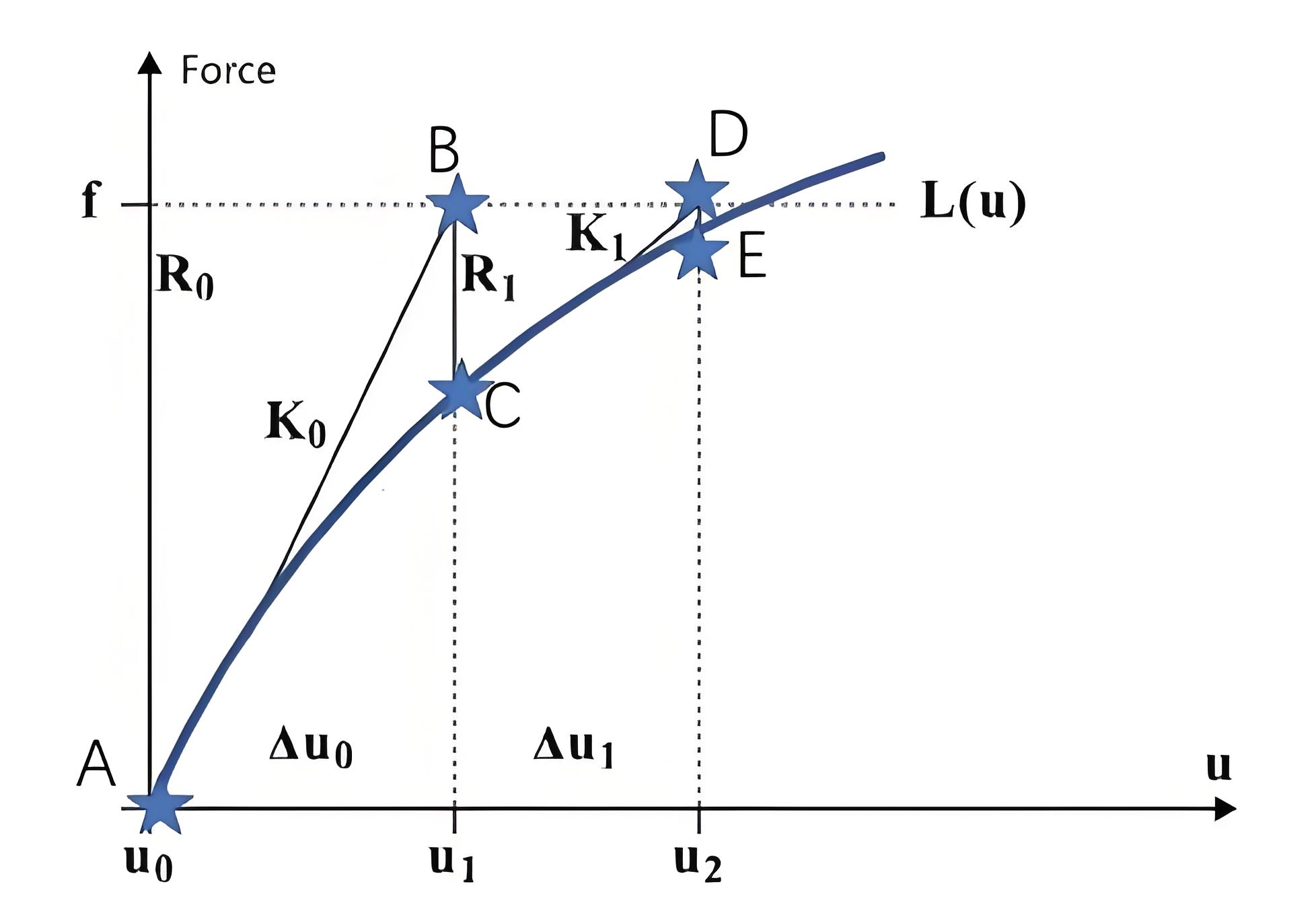

迭代求解：在每個增量步內，通過牛頓-拉夫森法等迭代方法求解非線性方程。
收斂判斷：檢查每個增量步的收斂性，如果未收斂，則調整迭代步長或方法。
更新幾何和材料狀態：根據當前位移場更新幾何形狀和材料狀態，進入下一個增量步。
由于非線性問題涉及復雜的迭代過程，計算時間和資源消耗顯著增加。
三、適用范圍的差異
3.1 線性有限元分析
線性有限元分析適用于以下場景：
小變形問題：如剛性結構的彈性變形。
線性材料行為：如金屬在彈性范圍內的變形。
靜態或穩態問題：如靜力學分析、穩態熱傳導分析。
實例：
橋梁在正常載荷下的應力分布。機械零件在彈性范圍內的變形分析。
3.2 非線性有限元分析
非線性有限元分析適用于以下場景：
大變形問題：如橡膠密封件的壓縮、金屬板材的沖壓成形。
非線性材料行為：如金屬的塑性變形、橡膠的超彈性行為。
復雜邊界條件：如接觸問題、摩擦問題。
動態或瞬態問題：如沖擊、振動、疲勞分析。
實例：
汽車碰撞模擬中的大變形和塑性變形。橡膠輪胎在滾動過程中的非線性變形。金屬成形過程中的塑性流動和回彈。
四、實例對比
4.1 線性分析實例
問題描述：一根鋼梁在兩端簡支的情況下，受到均布載荷作用。假設鋼梁的變形很小，材料為線彈性。
分析過程：
建立鋼梁的幾何模型和有限元網格。
施加均布載荷和邊界條件。
求解線性方程組，得到位移場和應力場。
驗證結果是否滿足小變形假設。
結果：鋼梁的變形和應力分布符合彈性力學理論，計算效率高。
4.2 非線性分析實例
問題描述：一根橡膠梁在兩端固定的情況下，受到大載荷作用。橡膠材料具有超彈性行為，變形較大。
分析過程：
建立橡膠梁的幾何模型和有限元網格。
選擇超彈性材料模型（如Mooney-Rivlin模型）。
施加大載荷和邊界條件。
采用增量加載和迭代求解方法，逐步求解非線性方程。
檢查每個增量步的收斂性，更新幾何和材料狀態。
結果：橡膠梁的變形和應力分布表現出明顯的非線性特性，計算結果更接近實際情況。
五、總結
線性與非線性有限元分析的主要區別在于它們對變形、材料行為和邊界條件的處理方式。線性分析基于小變形和線性假設，計算效率高，適用于簡單問題；而非線性分析考慮了幾何、材料和邊界條件的非線性效應，計算復雜度高，但能夠更準確地模擬復雜工程問題。
在實際工程中，選擇線性還是非線性分析應根據具體問題的性質和要求。對于小變形、簡單材料行為的問題，線性分析通常足夠；而對于大變形、復雜材料行為或邊界條件的問題，非線性分析是必要的。通過合理選擇分析方法，可以確保設計的安全性和可靠性，同時提高計算效率。
